SC-4-1000A Automatyczna maszyna do prostowania rur bez wiórów

Powrót

  • SC-4-1000A Automatyczna maszyna do prostowania rur bez wiórów
  • SC-4-1000A Automatyczna maszyna do prostowania rur bez wiórów
  • SC-4-1000A Automatyczna maszyna do prostowania rur bez wiórów

Funkcje

Podstawowe parametry

Wideo

Zastosowania branżowe

Skontaktuj się z nami

Funkcje

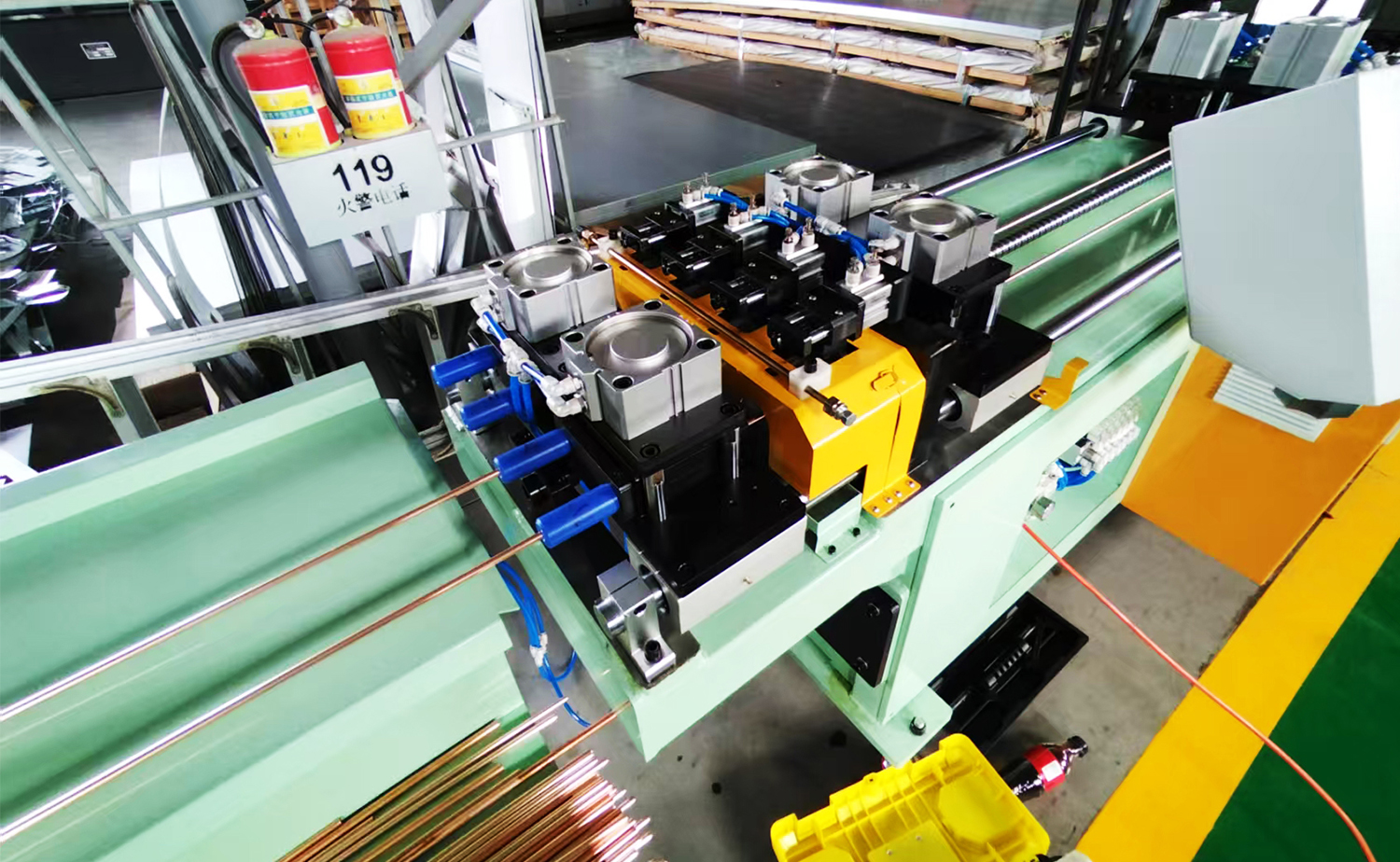

1. Trzyczęściowa konstrukcja matrycy zaciskowej skutecznie zmniejsza zniekształcenia rury, zapewniając czystą i gładką powierzchnię cięcia dla optymalnych wyników.
2.Dzięki precyzyjnej koncentryczności maszyna zapewnia doskonałe wyrównanie, przyczyniając się do uzyskania wysokiej jakości spoin w kolejnych etapach obróbki.
3. Wykorzystując technologię cięcia bezwiórowego, system umożliwia cięcie obrotowe o 360° i mocowanie dwupunktowe, zapewniając wydajne i dokładne cięcie przy jednoczesnej minimalizacji odpadów.

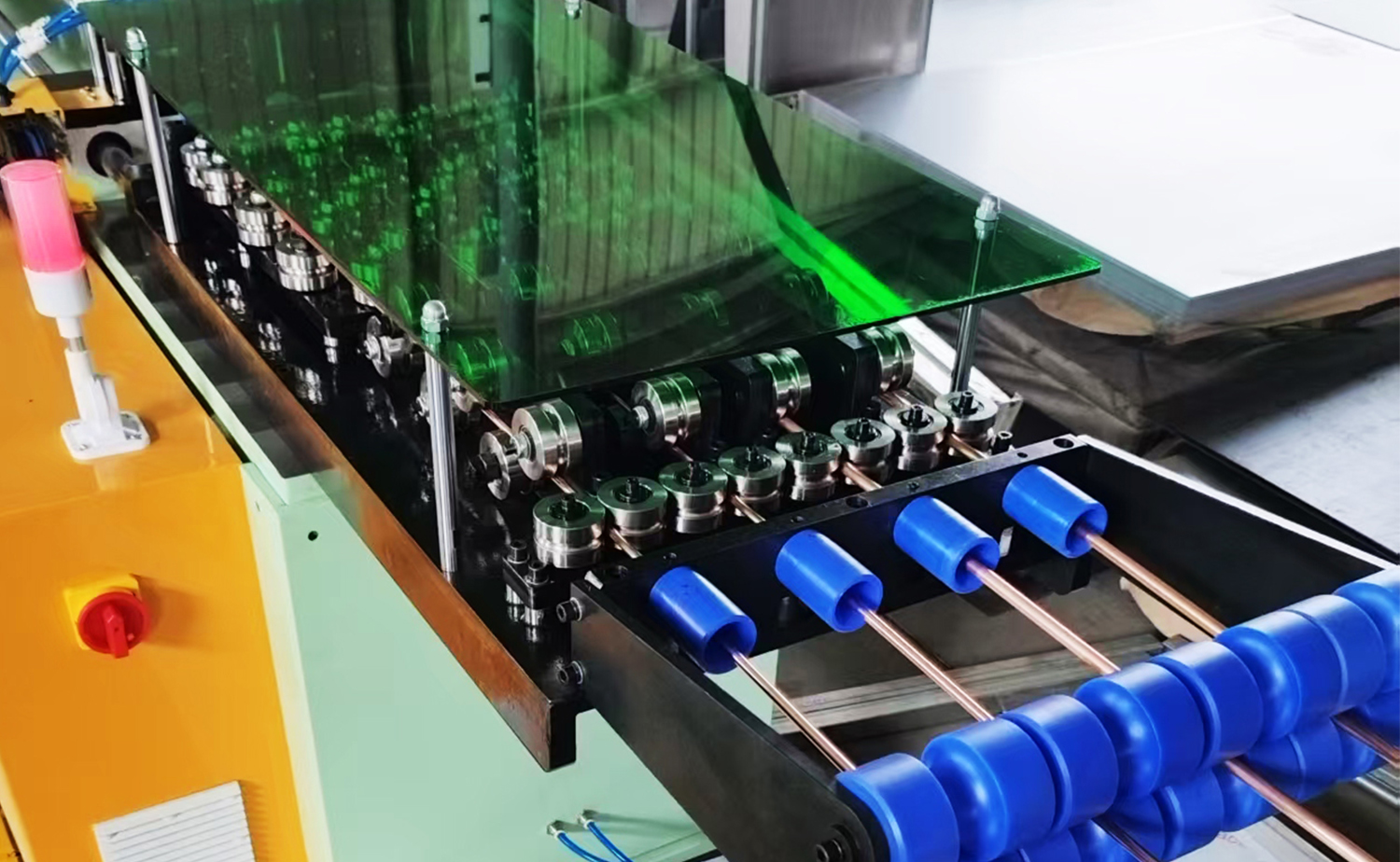

4. Nylonowe kółko prostujące w połączeniu z gumowym paskiem w kształcie litery „U” delikatnie prowadzi rurę, zapobiegając uszkodzeniom i zarysowaniom powierzchni podczas pracy.

Tabela parametrów

Główny parametr techniczny

Przedmiot Parametr Uwaga
Materiał Wpisz Rura miedziana TP2 (M/M2), miękkie aluminium 6063 lub równoważne produkty standardowe
Miedź OD i grubość OD: ø16, ø18, ø22, ø28; Grubość ścianki: 1-2mm
Wymiary i waga cewki Typ rozwijany (drewniana szpula OD: 1070 mm, grubość: 300 mm); Otwór wewnętrzny: 136mm
Możliwość przetwarzania Liczba cięć na cykl 1 sztuka 1 1 1 1 układ
Długość cięcia Min.: ≥60 mm; Maks.: 10 000 mm
Jednorazowy udar podczas karmienia 1000 mm (podawanie śruby kulowej silnika serwo)
Wydajność produkcji 6 cięć/min (na przykład L=1000mm, rura ø16) różni się w zależności od średnicy i grubości
Dokładność przetwarzania Tolerancja prostoliniowości ≤3‰ (gdy L < 1000mm)
Tolerancja długości -L < 100 mm: ± 0,2 mm-
-100–600 mm: ±0,5 mm
-600–1800 mm: 0–1 mm
-1800–4200 mm: 0–3 mm
Płaskość końca cięcia ≤±0,5mm (dł. ≤ 1000mm)
Stan powierzchni Brak widocznych zadrapań, zaciągnięć lub wgnieceń na rurach miedzianych/aluminiowych
Środowisko Moc 4 kW
Ciśnienie powietrza 0,5–0,7 MPa
Wymiary - Jednostka główna: 3500 (dł.) × 950 (szer.) × 1400 (wys.) mm
- Regał zbiorczy: 2000 (dł.) × 950 (szer.) × 800 (wys.) mm
Ślad Razem: 13 500 (dł.) × 1250 (szer.) × 1800 (wys.) mm (sugerowane) stojak na cewki 3 m, stojak na cewki do głównej przestrzeni maszynowej 5 m, długość maszyny 3,5 m, stojak zbiorczy 2 m
Waga 2200 KG

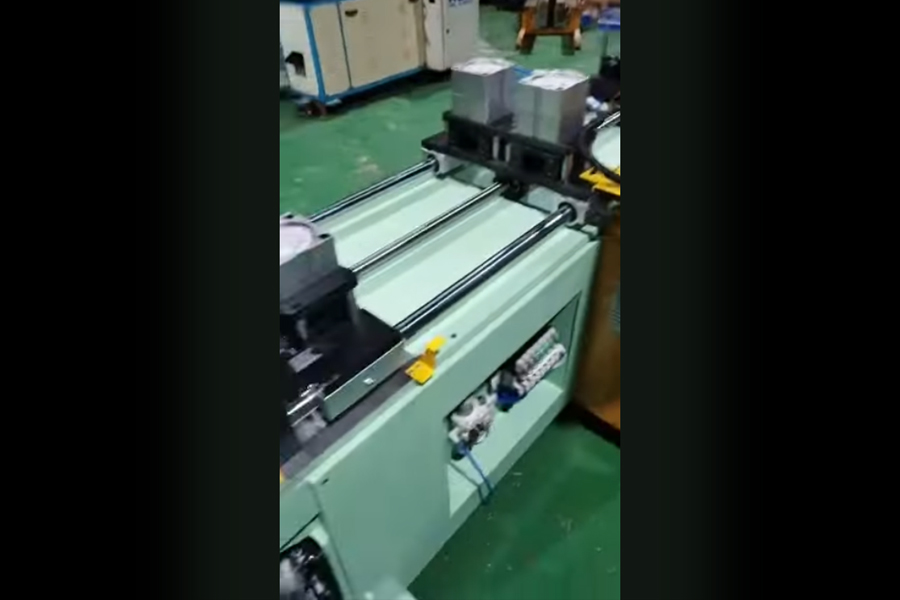

Wideo
