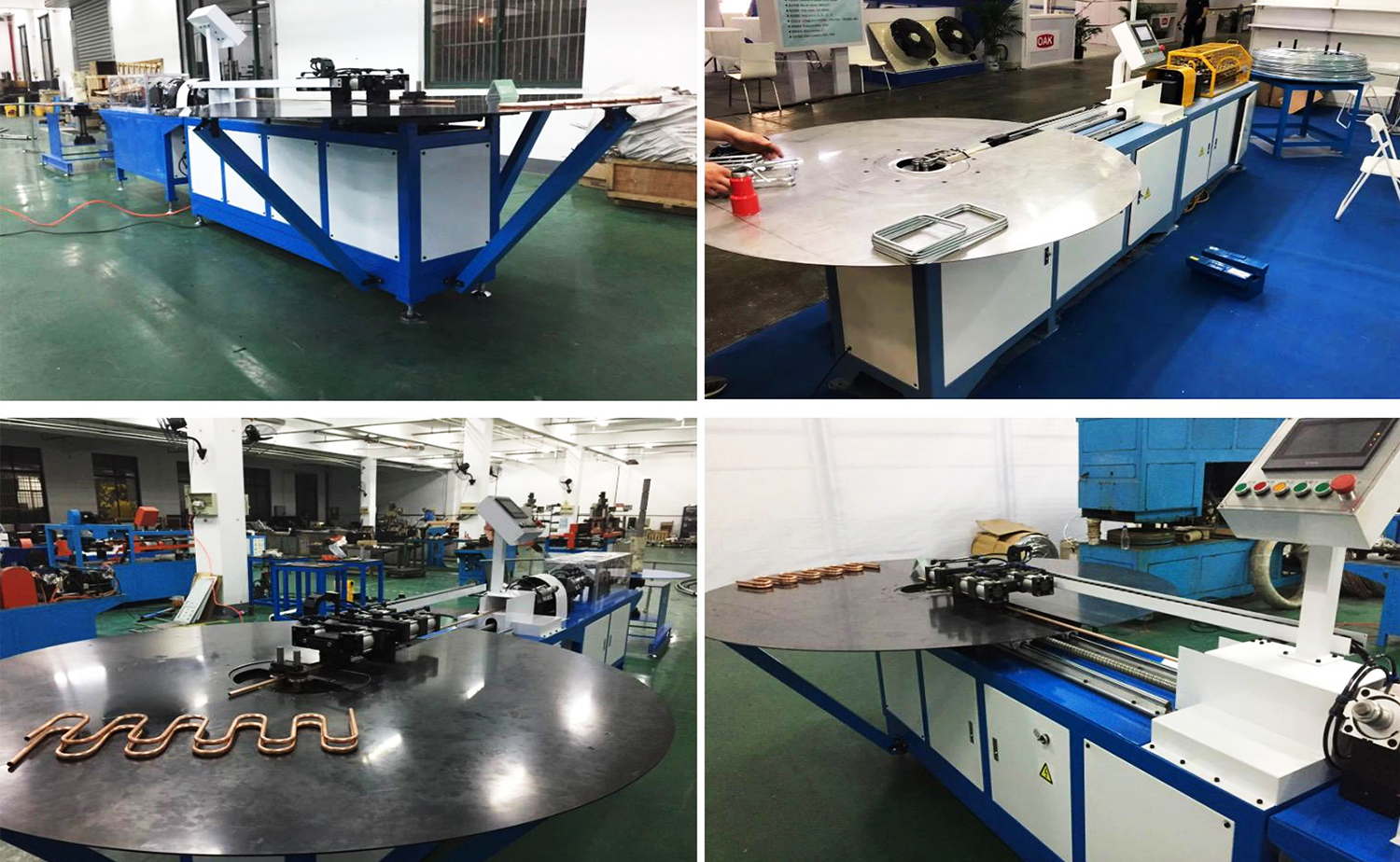

W pełni automatyczna giętarka serpentynowa serii SB-20CNC

Powrót

  • W pełni automatyczna giętarka serpentynowa serii SB-20CNC
  • W pełni automatyczna giętarka serpentynowa serii SB-20CNC
  • W pełni automatyczna giętarka serpentynowa serii SB-20CNC
  • W pełni automatyczna giętarka serpentynowa serii SB-20CNC

Funkcje

Podstawowe parametry

Wideo

Zastosowania branżowe

Skontaktuj się z nami

Funkcje

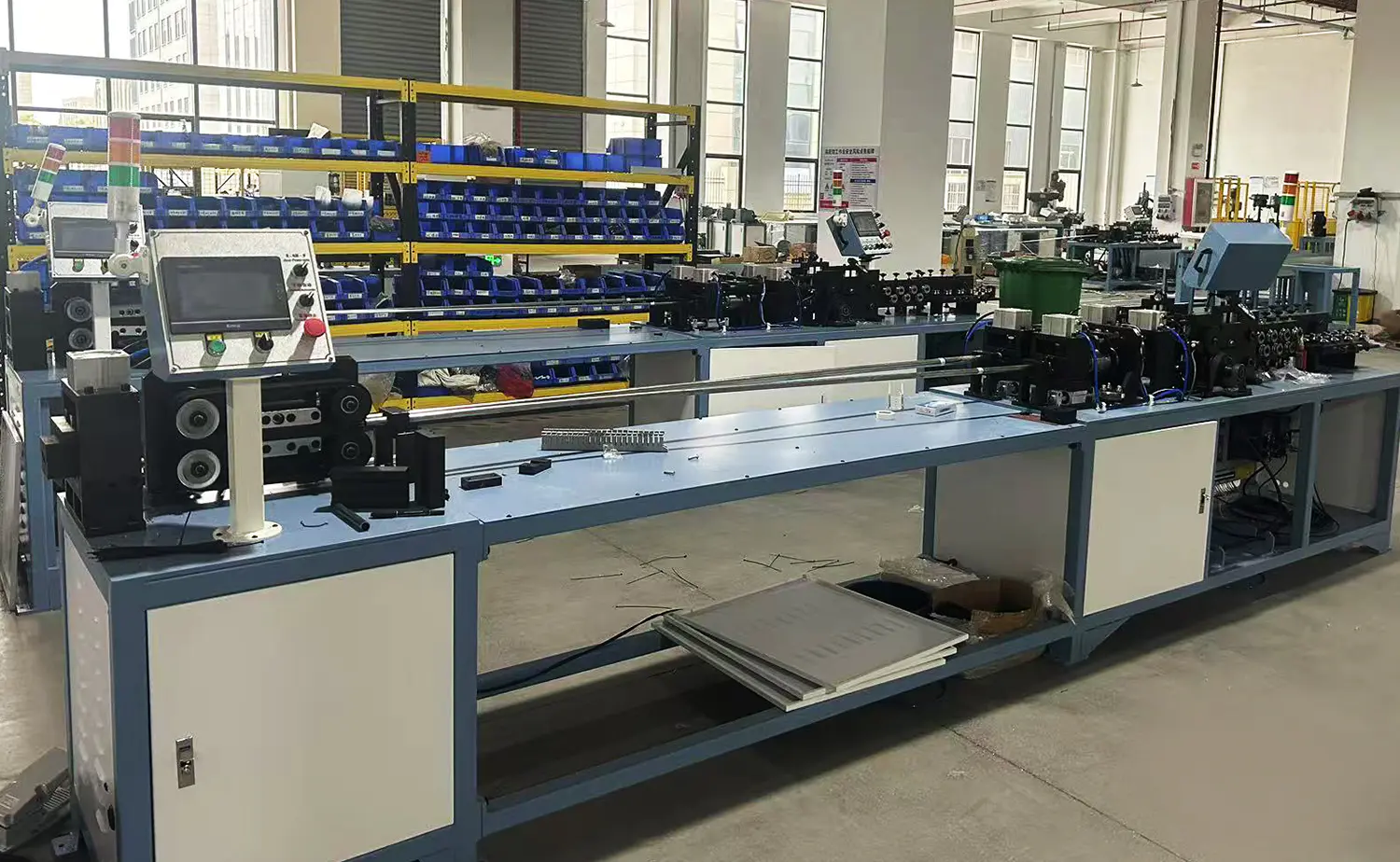

W pełni zautomatyzowana giętarka serpentynowa łączy rozwijanie, prostowanie, cięcie i gięcie w jedną operację, specjalnie zaprojektowaną do obróbki pojedynczych rur aluminiowych, miedzianych lub Bundy. W porównaniu do tradycyjnych metod ręcznych, ten automatyczny system znacznie zwiększa wydajność i zmniejsza koszty pracy.

Trzyczęściowa matryca mocująca minimalizuje odkształcenia rur, zapewniając gładkie i dokładne krawędzie tnące. Zachowana jest wysoka precyzja koncentryczności, zapewniając doskonałą jakość spawania w kolejnych procesach. Bezwiórowy system cięcia wykorzystuje cięcie obrotowe 360° z dwupunktowym mocowaniem, zapewniając czyste cięcie bez strat materiału.

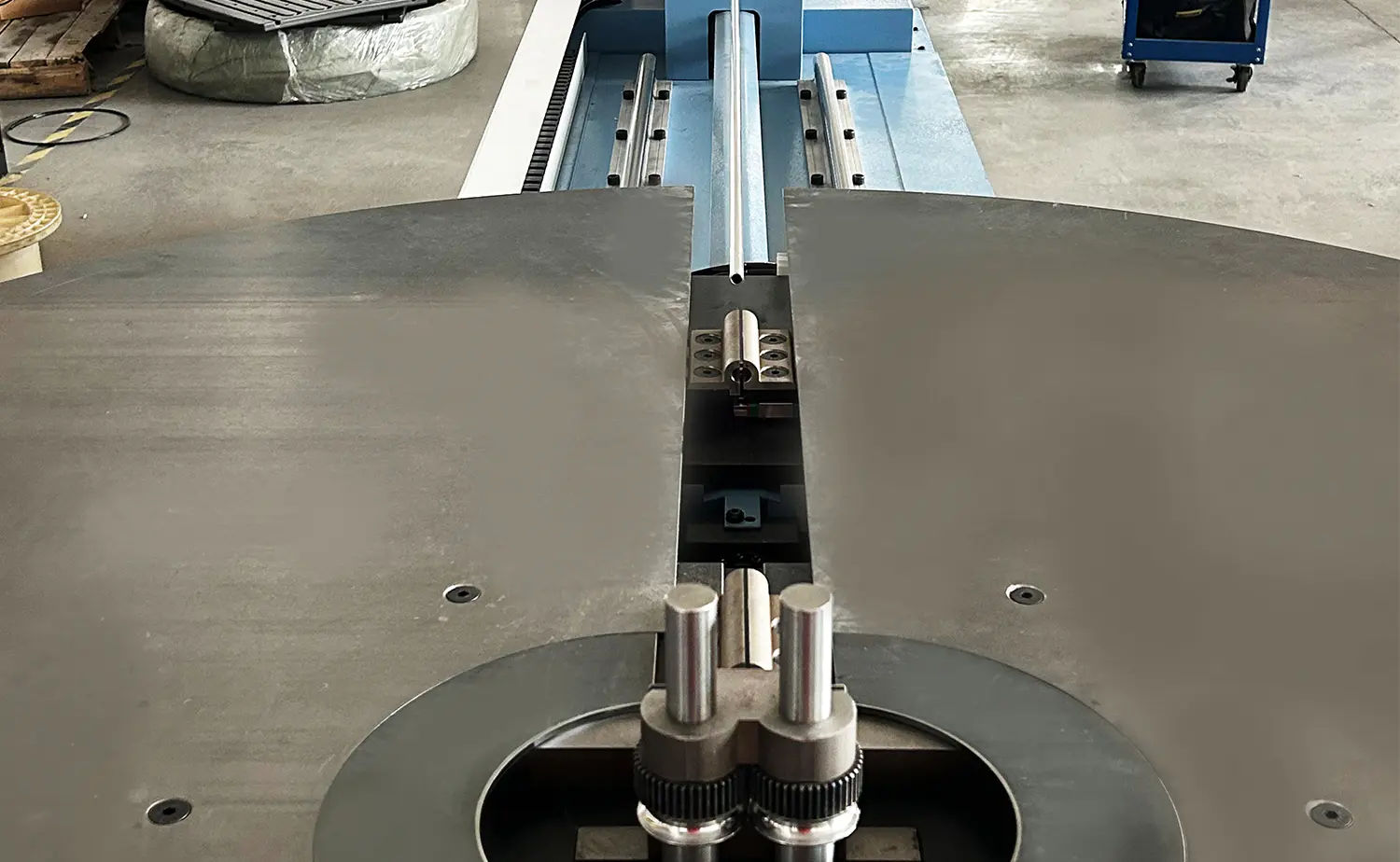

Maszyna posiada opatentowany system gięcia sterowany serwo, zaprojektowany w celu uzyskania precyzyjnych kątów i kierunków gięcia. Specjalnie zaprojektowane narzędzia do gięcia gwarantują stałe promienie gięcia przy minimalnych odkształceniach, co skutkuje wysokiej jakości, atrakcyjnymi wizualnie zagięciami.

Tabela parametrów

Główny parametr techniczny

Parametr Dane
Materiał tuby Rura miedziana / rura aluminiowa / rurka Bundy'ego
Ciśnienie powietrza 0,5-0,6 MPa
Ciśnienie hydrauliczne 5-7 MPa
Średnica rury Φ3-20 mm (zmienić formę)
Grubość ścianki rury 0,3-1,5 mm
Zdolność do gięcia Pojedyncza rurka
Kąt zgięcia 1 ~ 210 stopni
Promień zgięcia R11 ~ R50 (wymień formę)
Czasy zginania Do 110 razy/cykl
Długość karmienia 10-700 mm/czas, można podawać wielokrotnie
Rozmiar stołu Φ1-5 m (można dostosować)
System sterowania Sterowanie PLC / ekran dotykowy
Moc silnika 9 kW
Układ elektryczny 380 V, 50 Hz, 3 fazy (dostosowane)
Wymiar 2350×780×1590 mm 1570×530×1170 mm (bez stołu)

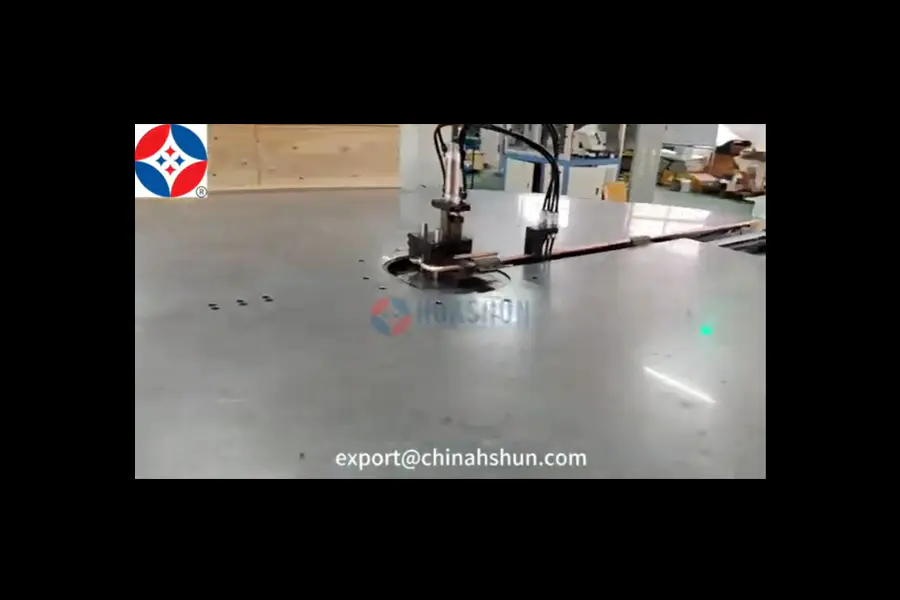

Wideo
