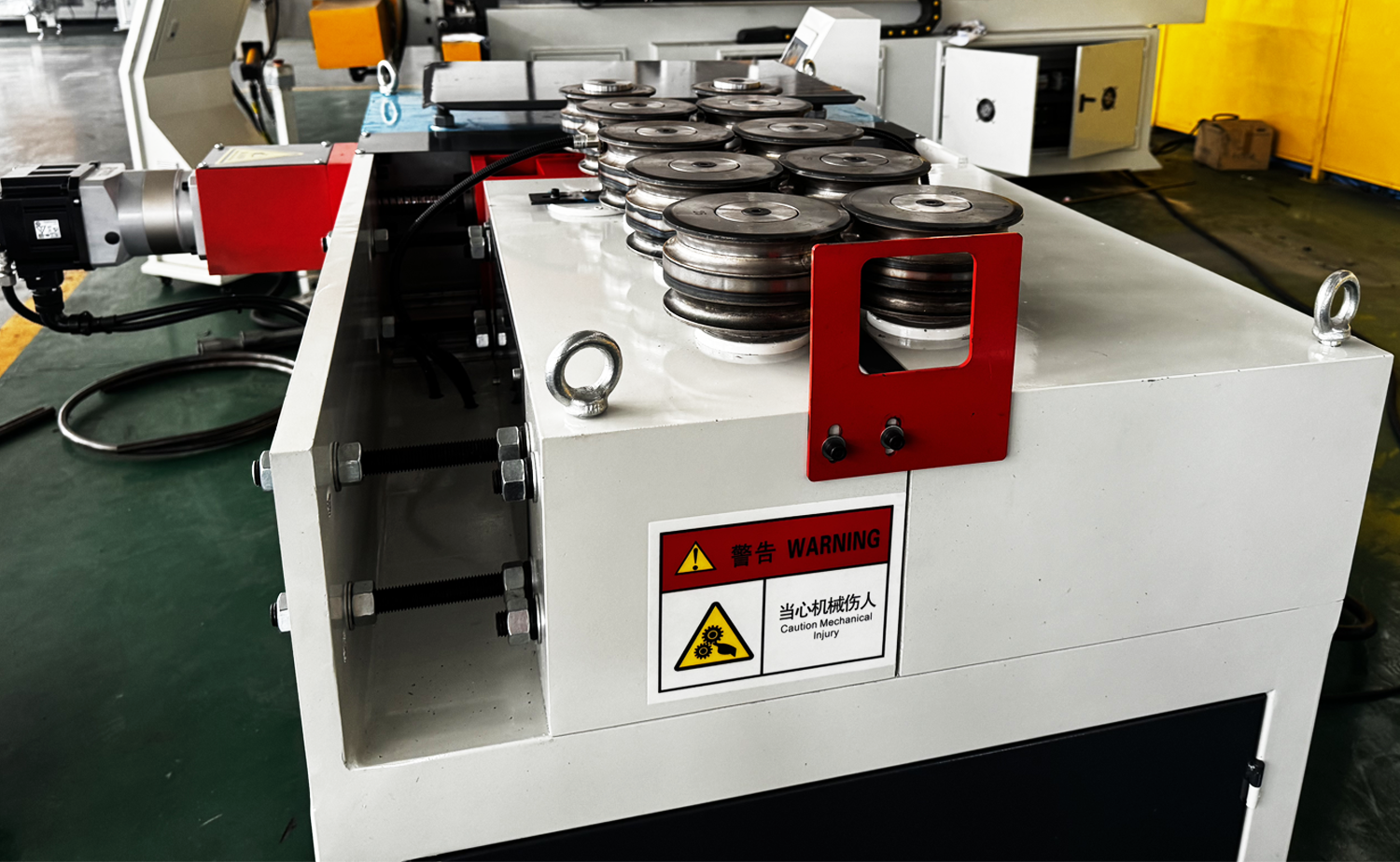

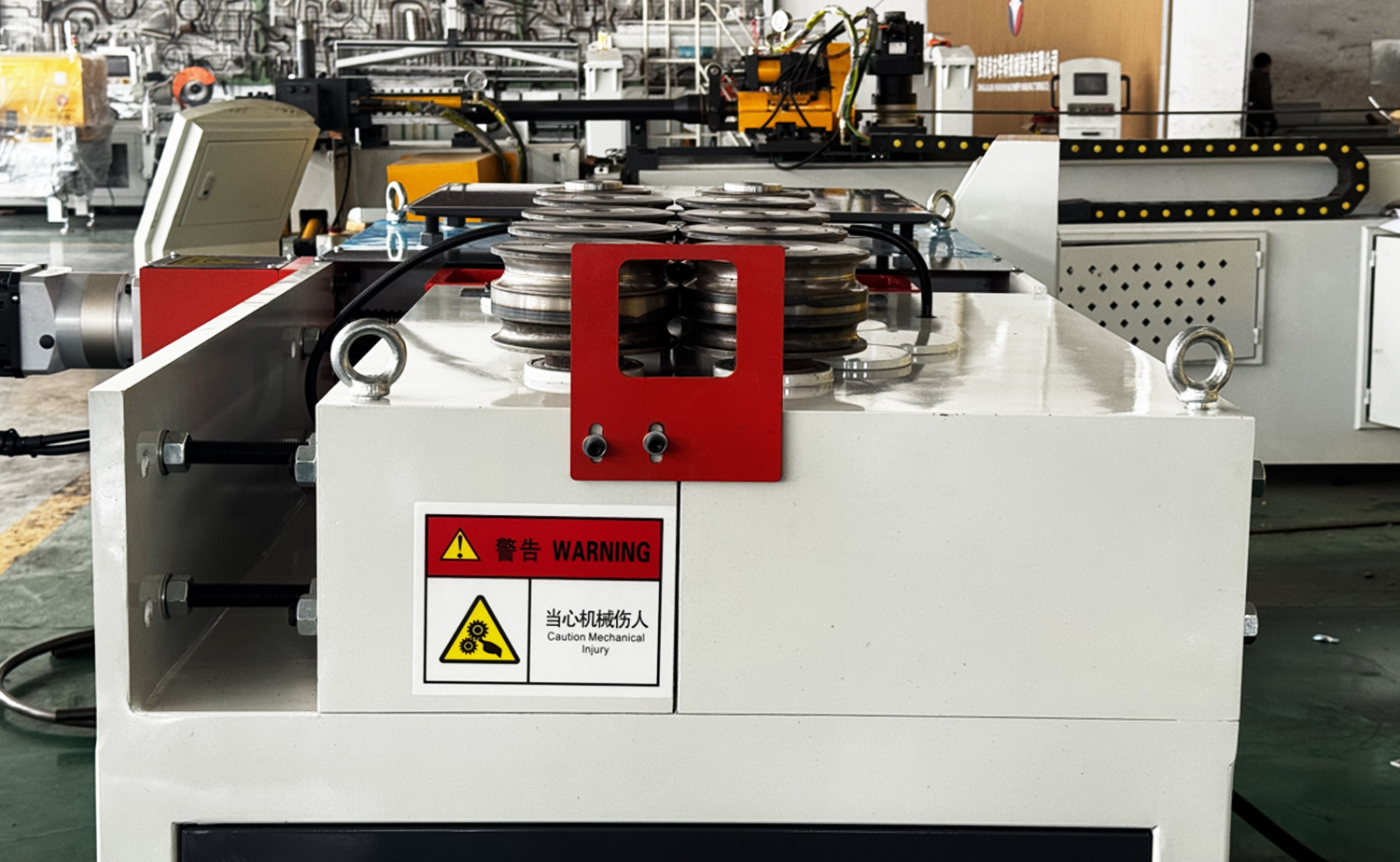

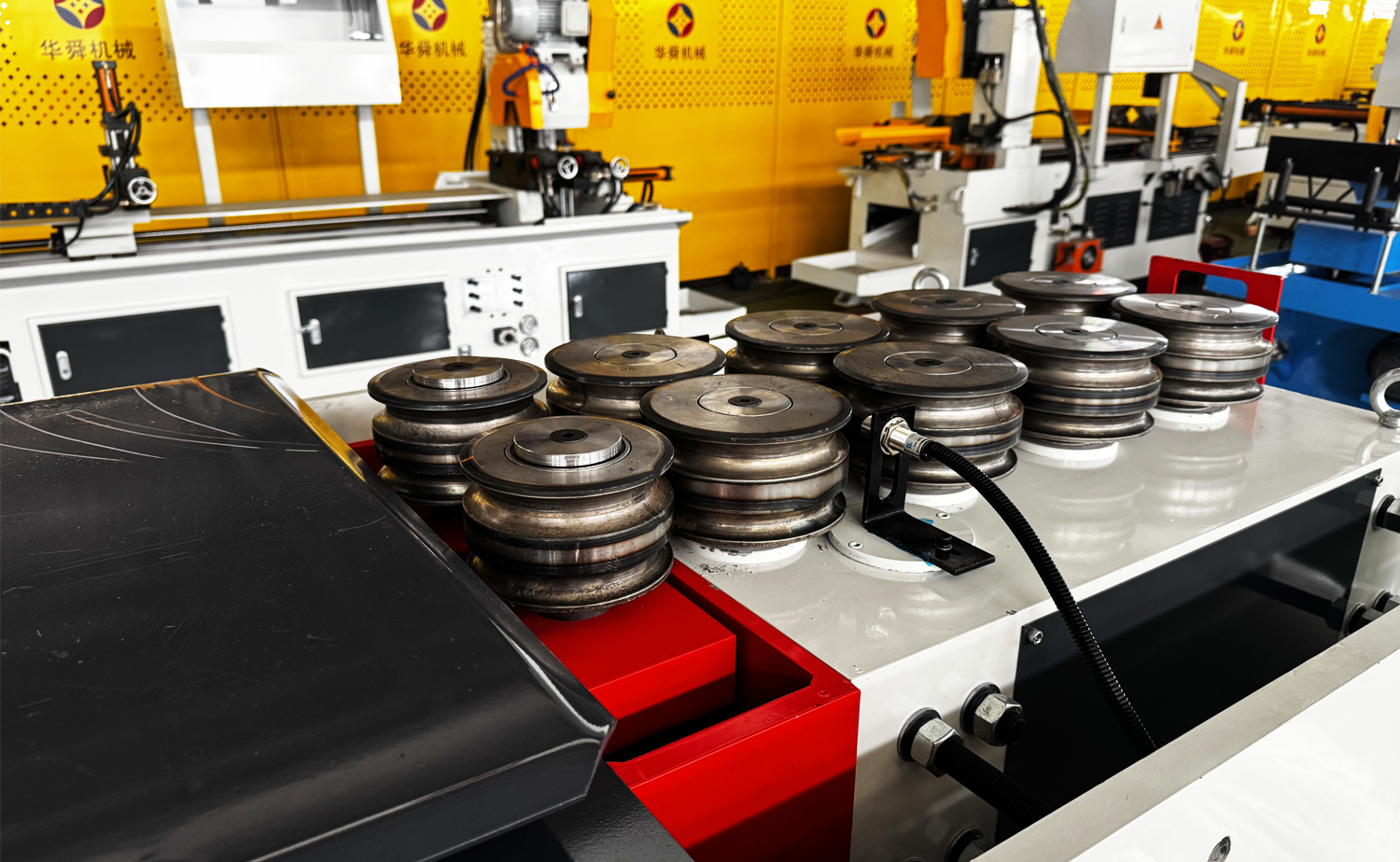

Maszyna do zwijania rur okrągłych serii GY S Shape

Powrót

  • Maszyna do zwijania rur okrągłych serii GY S Shape
  • Maszyna do zwijania rur okrągłych serii GY S Shape
  • Maszyna do zwijania rur okrągłych serii GY S Shape
  • Maszyna do zwijania rur okrągłych serii GY S Shape

Funkcje

Podstawowe parametry

Wideo

Zastosowania branżowe

Skontaktuj się z nami

Funkcje

1. Walcarka okrągła posiada kompaktowy i niezawodny układ przeniesienia napędu napędzany reduktorem i rolkami. Konstrukcja z napędem kołowym zapewnia stabilne podawanie bez poślizgu, dzięki czemu nadaje się nawet do materiałów cienkościennych.
2. Precyzyjny serwomotor steruje położeniem rolki, aby uzyskać wiele promieni zgięcia tego samego przedmiotu obrabianego.
3. Maszynę obsługuje się za pomocą przyjaznego dla użytkownika interfejsu ekranu dotykowego, na którym można łatwo ustawić parametry w celu uzyskania kształtów okrągłych, łukowych lub spiralnych o różnych krzywiznach.
4. Przełącznik nożny zawiera funkcję zatrzymania awaryjnego zapewniającą bezpieczną i wygodną obsługę.
5. Po prostu zmieniając kształt rowka formy walcowej, maszyna może przetwarzać różne profile metalowe, takie jak stal kątowa, stal płaska, stal okrągła i inne materiały o specjalnych profilach.
6. Jest szczególnie przydatny do gięcia profili o dużym promieniu, bez konieczności stosowania ponadgabarytowych form do gięcia rur – idealne uzupełnienie tradycyjnych jednogłowicowych i dwugłowicowych giętarek do rur.
7. Wyposażona w dwie rolki dociskowe, maszyna może automatycznie tworzyć krzywe w kształcie litery S w obu kierunkach, zwiększając elastyczność i rozszerzając możliwości formowania.

Tabela parametrów

Główny parametr techniczny

Imię HSGY-40CNC-3X-7W HSGY-60CNC-2X(y) HSGY-60CNC-2X(y)
Maks. Pojemność toczna (stal węglowa) Φ40×2,5mm Φ60×3,0 mm Φ60×3,0 mm
Maks. Pojemność toczenia (stal nierdzewna) Φ40×2,0 mm Φ60×2,0 mm Φ60×2,0 mm
Min. Promień zgięcia R=4-7,5D 10-15 razy średnica zewnętrzna rury 10-15 razy średnica zewnętrzna rury
Maks. Kąt zgięcia Dowolne walcowanie po okręgu Dowolne walcowanie po okręgu Dowolne walcowanie po okręgu
Prędkość toczenia 50-150 mm/s 50-150 mm/s 50-150 mm/s
Prędkość obrotowa formy walcowniczej 30 obr./min 40 obr./min 40 obr./min
Średnica formy do gięcia 136mm 1 kW 1 kW
Zginanie mocy serwosilnika 3,8 kW 4,4 kW 4,4 kW
Zasilanie serwomotoru podawania 1 kW 1 kW 1 kW
Wymiary maszyny 900x600x1500mm 1360 x 1220 x 1200 mm 1360 x 1220 x 1200 mm
Masa maszyny 700 kg 1400 kg 1400 kg
