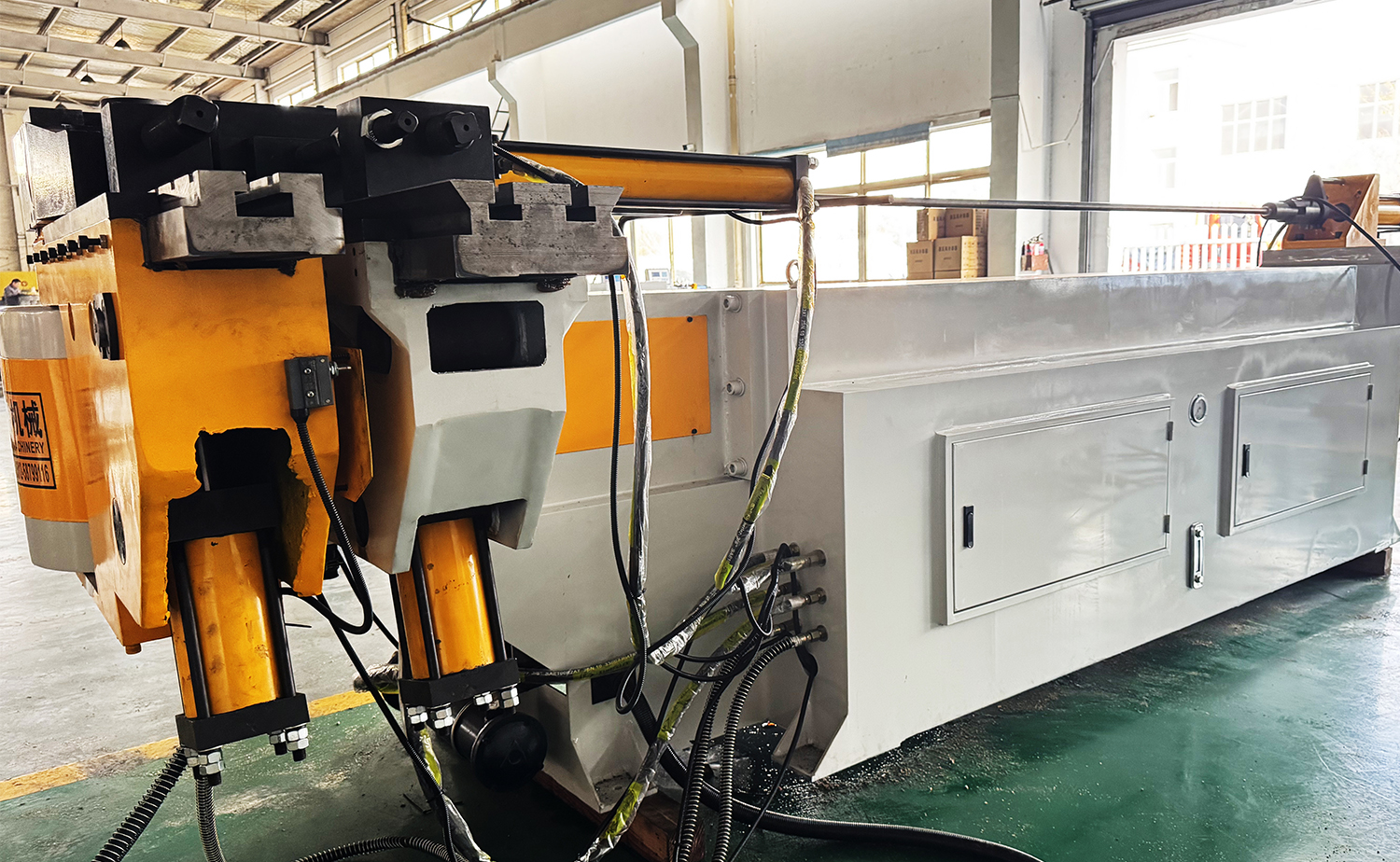

Hydrauliczna giętarka do rur serii NC M ze sterowaniem trzpieniem

Powrót

  • Hydrauliczna giętarka do rur serii NC M ze sterowaniem trzpieniem
  • Hydrauliczna giętarka do rur serii NC M ze sterowaniem trzpieniem
  • Hydrauliczna giętarka do rur serii NC M ze sterowaniem trzpieniem
  • Hydrauliczna giętarka do rur serii NC M ze sterowaniem trzpieniem
  • Hydrauliczna giętarka do rur serii NC M ze sterowaniem trzpieniem

Funkcje

Podstawowe parametry

Wideo

Zastosowania branżowe

Skontaktuj się z nami

Funkcje

Interfejs użytkownika

Interfejs użytkownika ułatwia przełączanie między trybem automatycznym i ręcznym. Kierunek gięcia jest zgodny z ruchem wskazówek zegara, z hydraulicznym zaciskiem zarówno na matrycy dociskowej, jak i na matrycy dociskowej, co zapewnia bezpieczne trzymanie materiału.

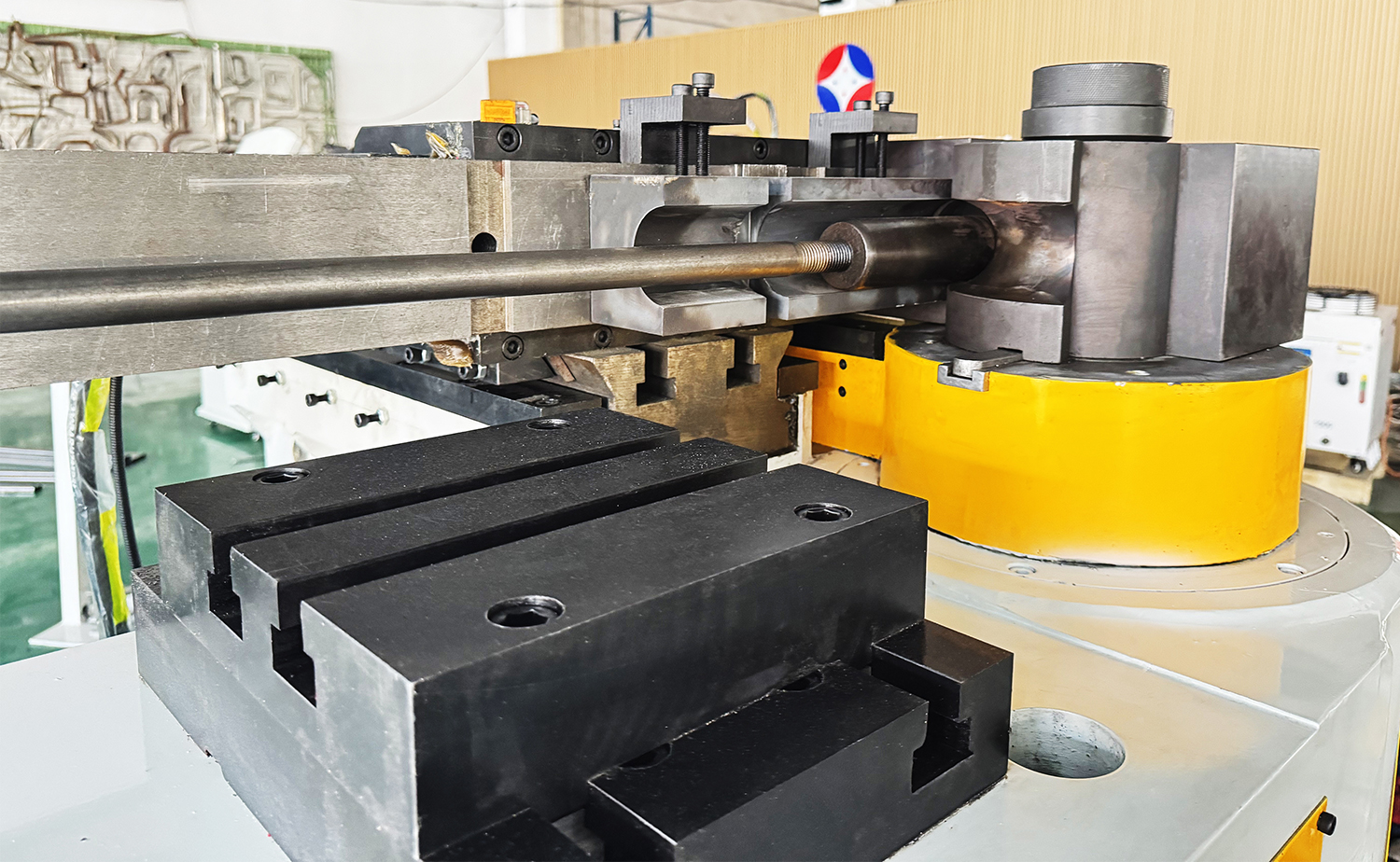

Mechanizm zginający

Hydrauliczna matryca dociskowa bezpośredniego działania z regulowanym zaworem prędkości zapewnia płynną pracę. Maszyna może przechowywać do 16 programów, z których każdy może wykonać 16 zagięć, i zawiera programowalną kompensację sprężyny cofającej zapewniającą precyzyjne wyniki.

Karmienie i rotacja

Oś gięcia jest napędzana cylindrem, natomiast podawanie i obrót są ręczne, co zapewnia łatwą kontrolę i dostosowanie do różnych zadań.

Obsługa materiałów

Powtarzalne, wysokiej jakości gięcia można uzyskać na stali, stali nierdzewnej, aluminium, tytanie i mosiądzu. Pedał nożny pozwala na szybkie rozpoczęcie cykli gięcia.

Akcesoria i moc

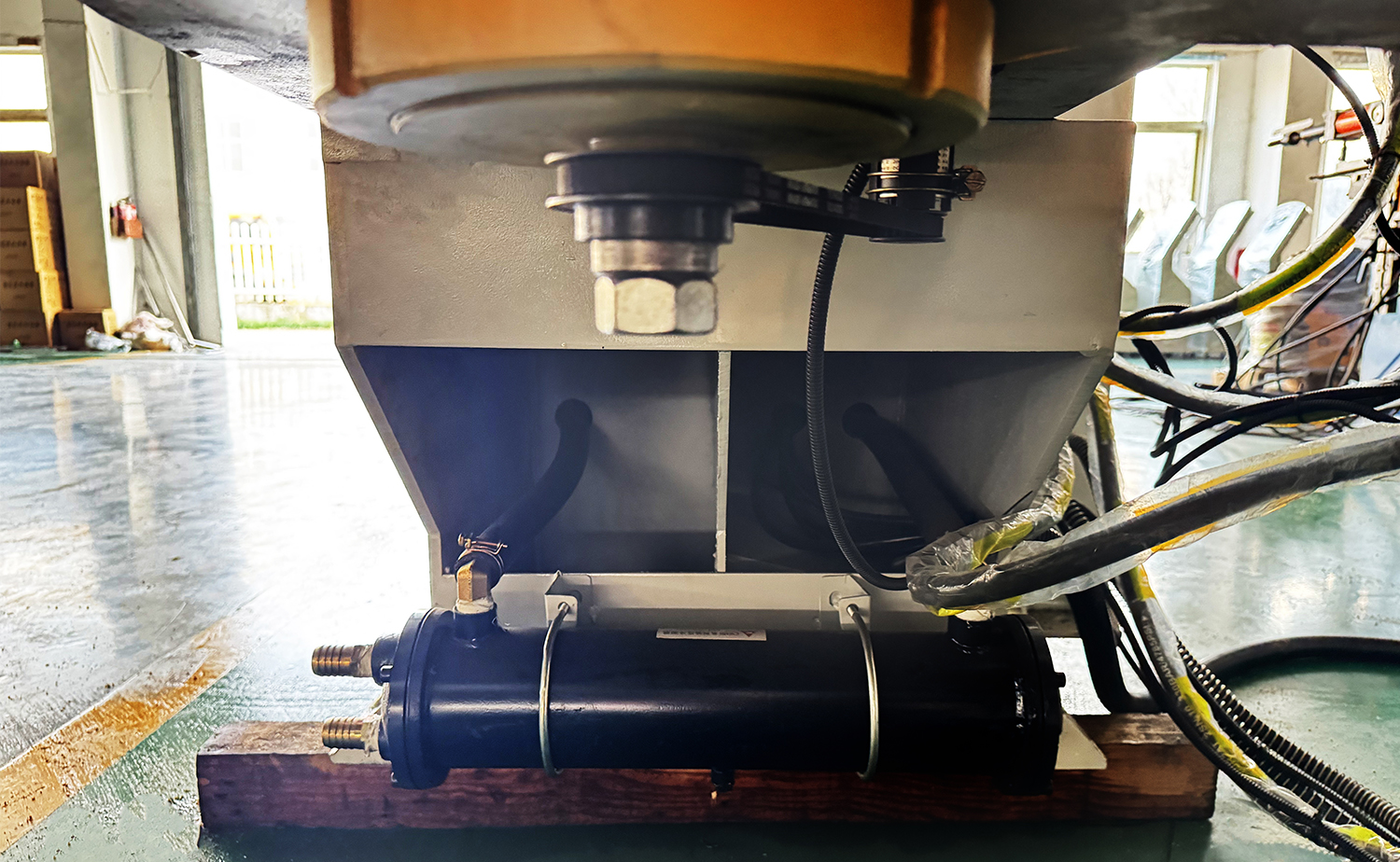

Zawiera chłodzenie wodne, oprzyrządowanie do gięcia, wspornik matrycy zgarniającej, pręt trzpienia i skrzynkę narzędziową z regulowanymi narzędziami. Dostępne konfiguracje elektryczne w wersji 3-fazowej 220 V, 380 V lub 415 V.

Tabela parametrów

Główny parametr techniczny

Modelka SB-75NC SB-89NC SB-100NC SB-115NC SB-133NC SB-168NC
Maksymalna średnica zewnętrzna rury 75×4,0 mm 89×6,0 mm 100×6,0 mm 115×8,0 mm 133×10 mm 168×14 mm
Okrągła rura ze stali nierdzewnej 65×2,0 mm 75×2,0 mm 85×3,0 mm 100×3,0 mm 125×3,5 mm 145×6,0 mm
Rura kwadratowa ze stali miękkiej 60×3,0 mm 75×3,0 mm 75×4,0 mm 85×4,0 mm 100×4,0 mm 120×6,0 mm
Maks. Podróż podręcznika 3500 mm 4000 mm 4000 mm 4200 mm 5600 mm 5700 mm
Maks. Promień zgięcia 350 mm 400 mm 420 mm 450 mm 500 mm 800 mm
Maks. Kąt zgięcia 190° 190° 190° 190° 190° 190°
Gięcie numerów rur 16 szt 16 szt 16 szt 16 szt 16 szt 16 szt
Maks. Ciśnienie 14 MPa 14 MPa 16 MPa 16 MPa 16 MPa 18 MPa
Moc silnika 7,5 kW 11 kW 15 kW 15 kW 22 kW 33 kW
Wymiar 4600×1300×1300 mm 5200×1300×1400 mm 5300×1400×1450 mm 5700×1800×1450 mm 7500×1900×1450 mm 8500×2200×1800 mm
Waga 2800 kg 3800 kg 4200 kg 5800 kg 7200 kilogramów 14000 kg

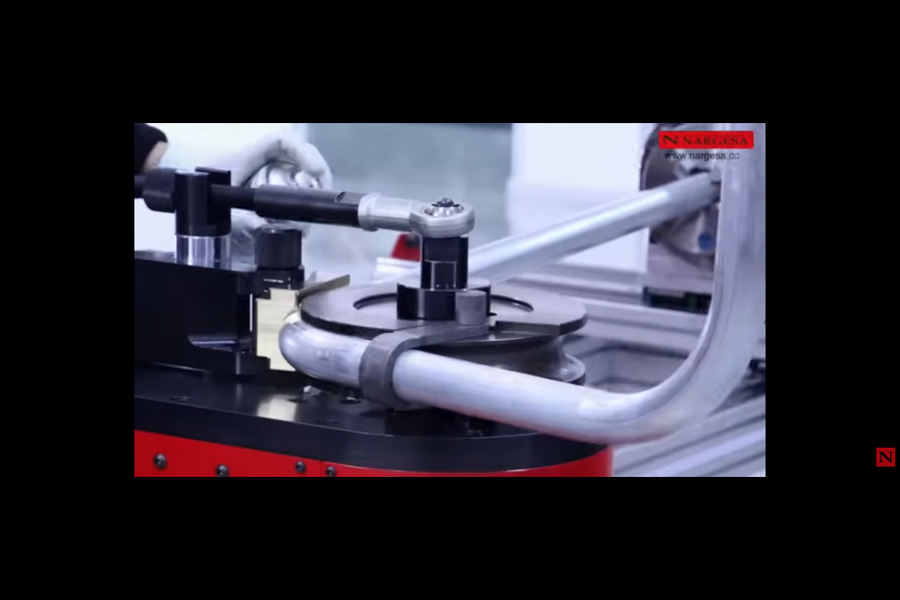

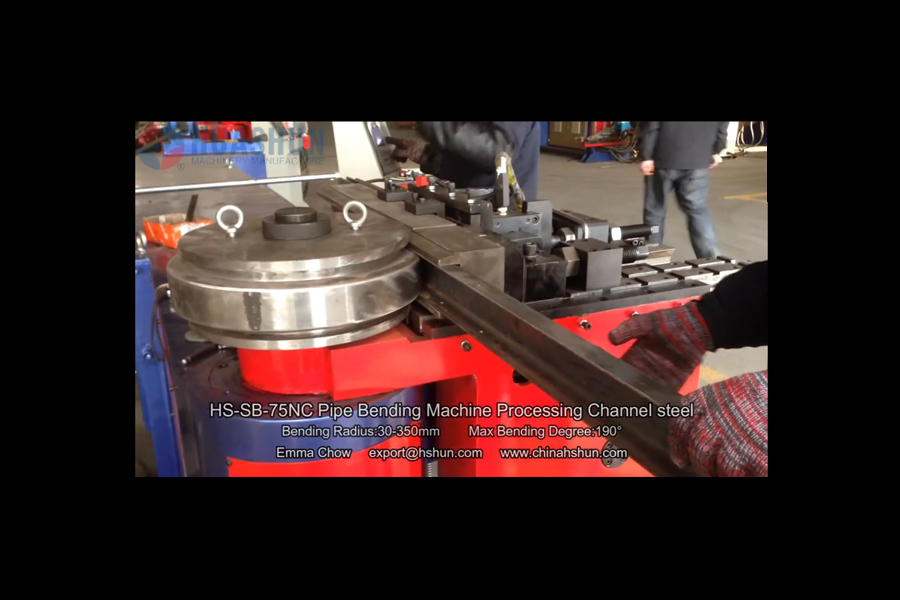

Wideo
